Mô tả

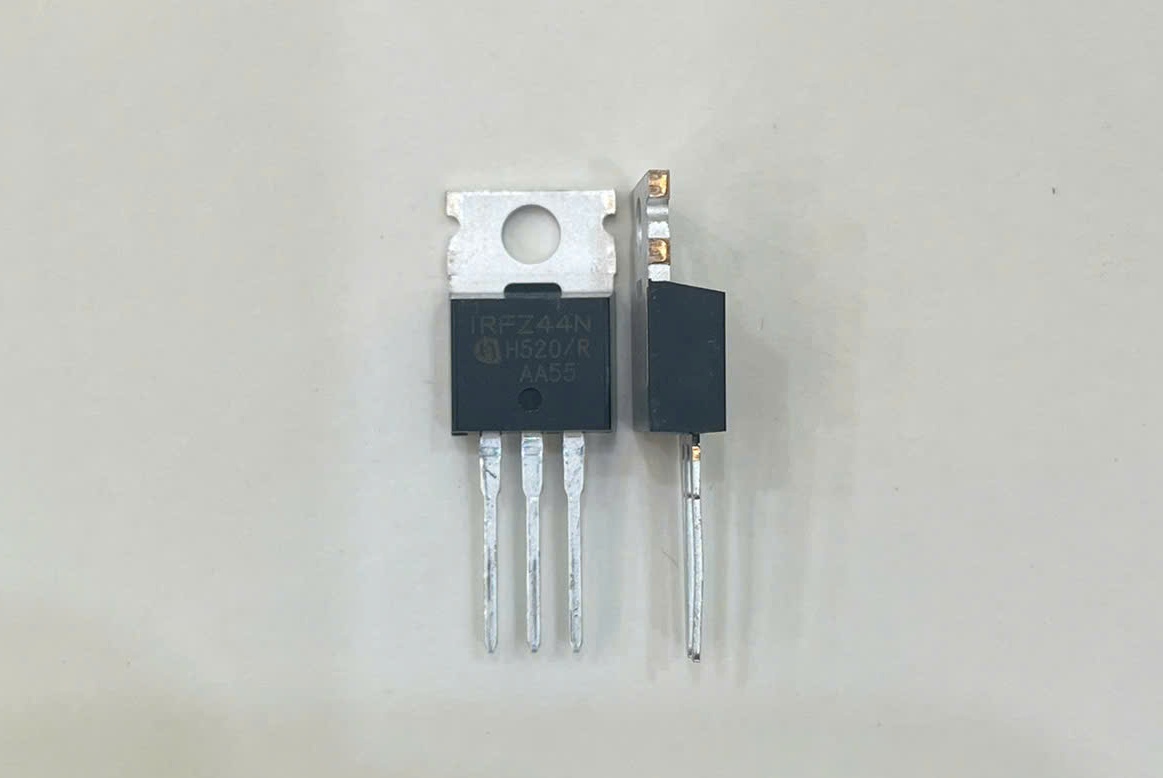

IRFZ44N là một MOSFET công suất kênh N (N-Channel) phổ biến với điện trở nội (Rds-on) thấp và khả năng chịu dòng cao. Được thiết kế theo công nghệ HEXFET tiên tiến, linh kiện này cực kỳ phù hợp cho các ứng dụng điều khiển động cơ DC, mạch Inverter, bộ chuyển đổi nguồn DC-DC và các mạch đóng cắt tải nặng yêu cầu hiệu suất cao.
Hướng dẫn sử dụng

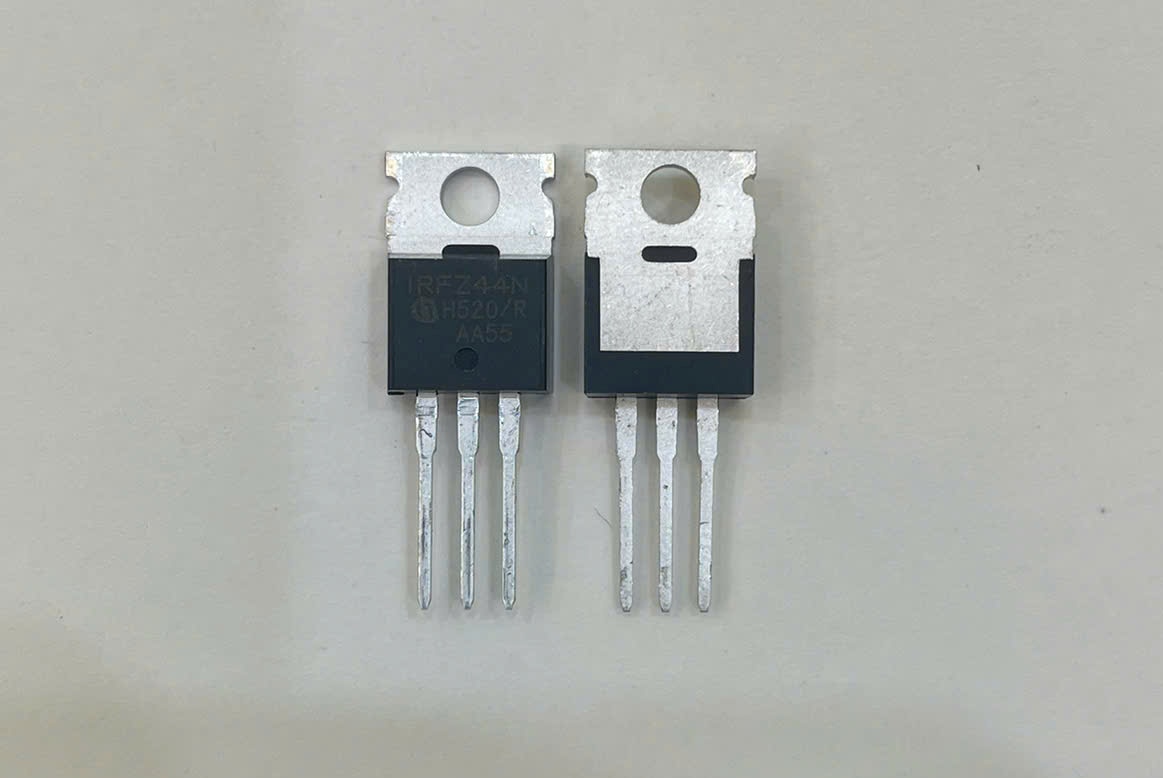

- Bước 1: Xác định thứ tự chân - Nhìn mặt có chữ của TO-220, từ trái sang phải là: G (Gate - Cực cổng), D (Drain - Cực máng), S (Source - Cực nguồn).
- Bước 2: Kết nối tải - Nối cực âm của tải vào chân D (Drain). Cực dương của tải nối vào nguồn dương (V+). Chân S (Source) nối vào cực âm của nguồn (GND).
- Bước 3: Kích mở (Switching) - Cấp một điện áp dương (thường là 5V - 10V) vào chân G để cho phép dòng điện chảy từ D sang S. Rút điện áp này về 0V để ngắt dòng.
- Bước 4: Bảo vệ cực G - Nên nối một điện trở xả (ví dụ 10k Ohm) giữa chân G và chân S để đảm bảo MOSFET đóng hoàn toàn khi không có tín hiệu điều khiển.
