Mô tả

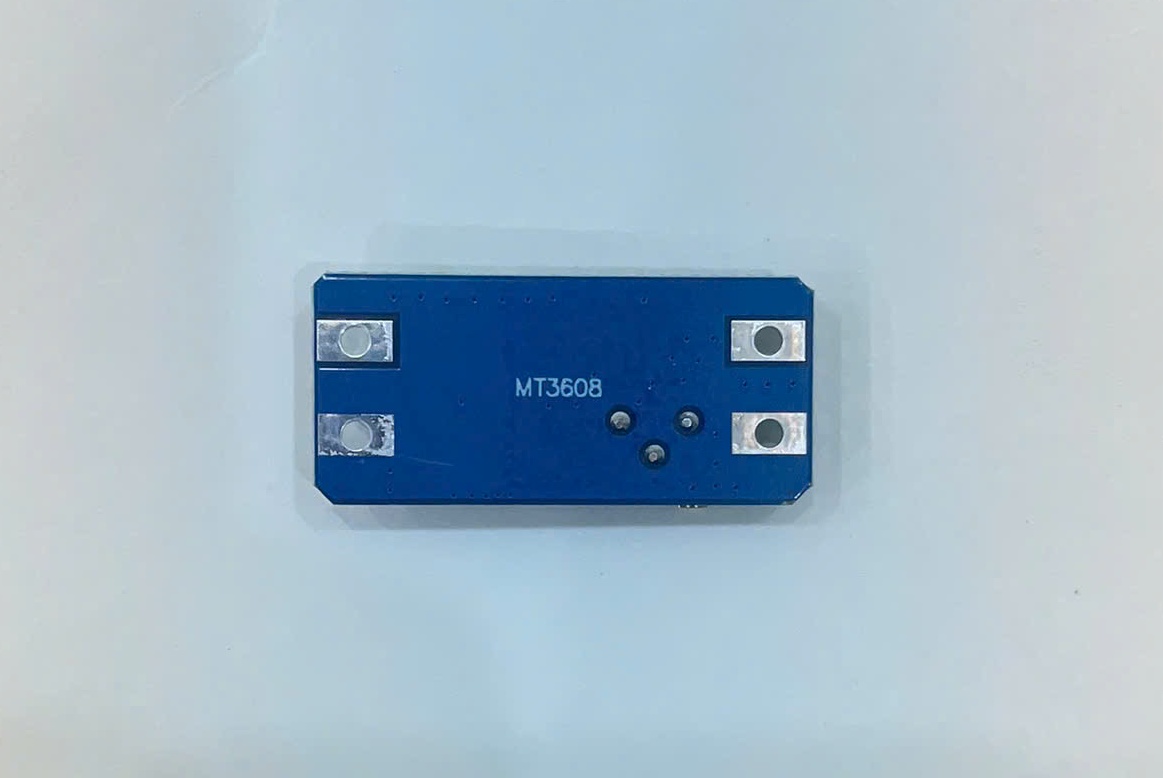

Module MT3608 là mạch nâng áp (Step-up/Boost) có kích thước siêu nhỏ, cho phép tăng điện áp từ mức thấp (như pin Lithium 3.7V) lên mức cao hơn (5V, 9V, 12V, 24V). Mạch sử dụng biến trở tinh chỉnh để thay đổi điện áp đầu ra, phù hợp cho các ứng dụng cấp nguồn di động, robot và thiết bị điện tử cầm tay.
Hướng dẫn sử dụng

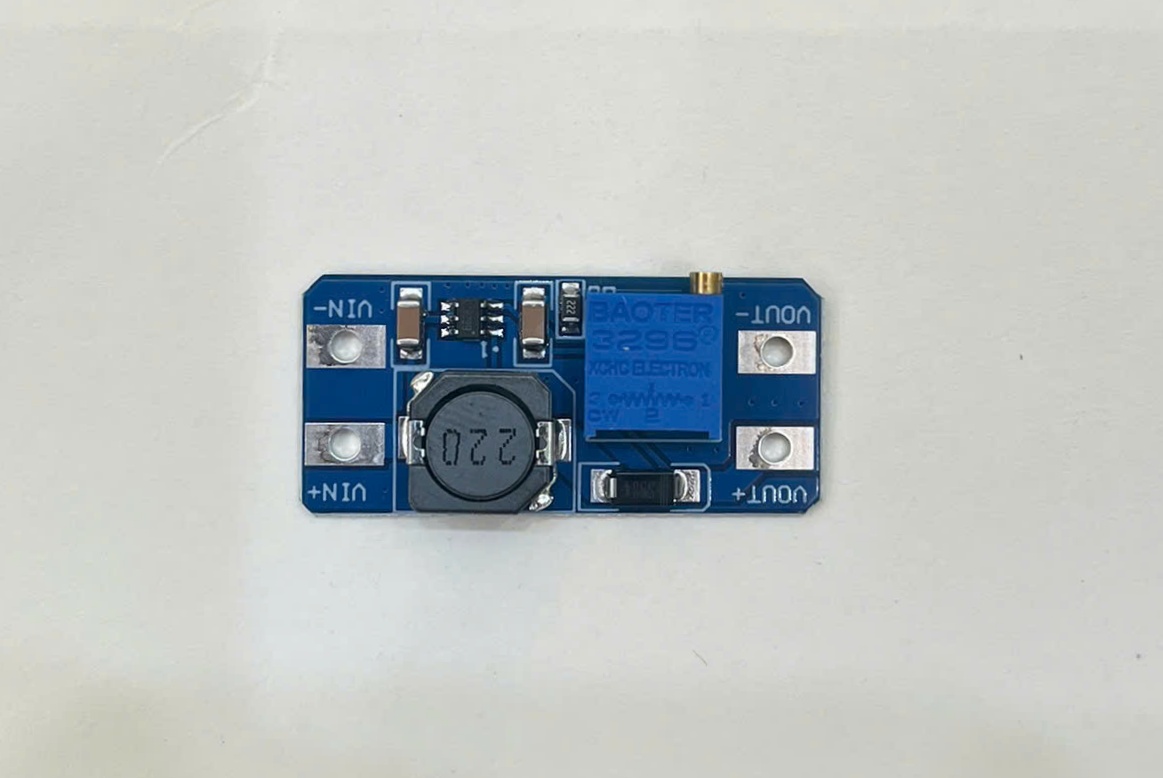

- Bước 1: Kết nối nguồn - Hàn dây vào hai lỗ VIN+ và VIN- (2V-24V). Lưu ý đúng cực.
- Bước 2: Chuẩn bị đo - Dùng đồng hồ VOM thang đo Áp (DC) đặt vào hai lỗ VOUT+ và VOUT-.

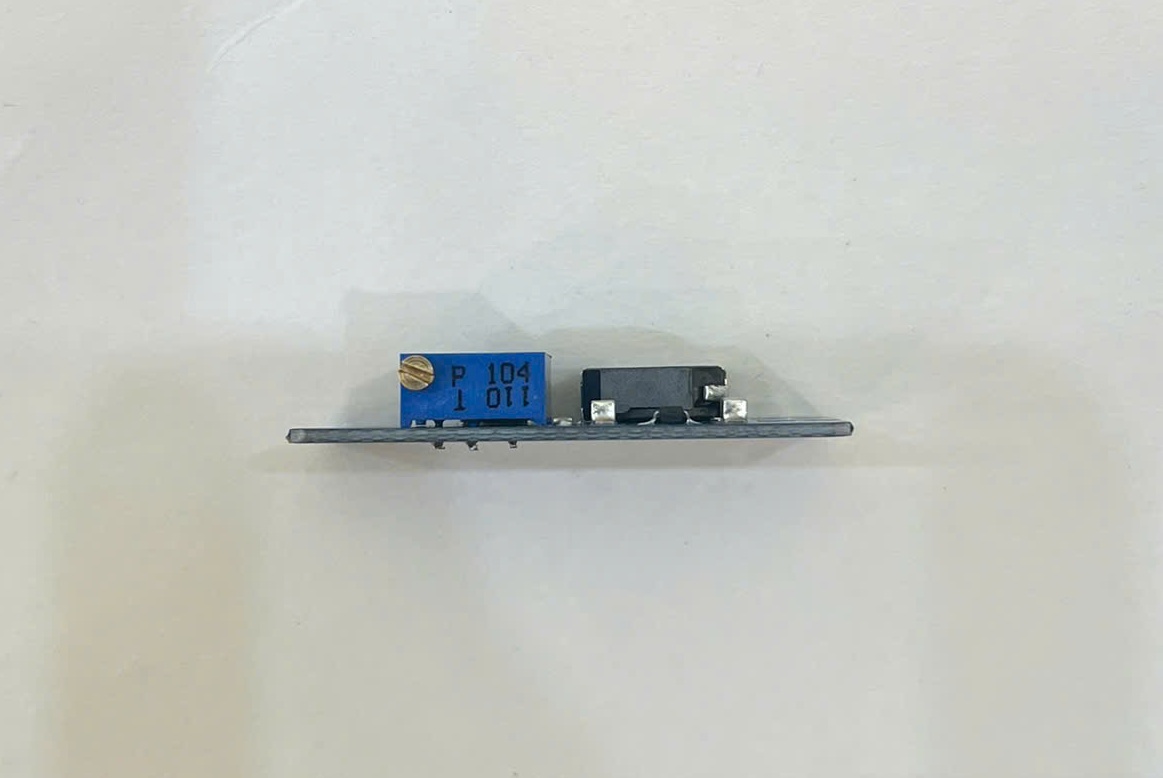

- Bước 3: Điều chỉnh áp - Xoay biến trở xanh dương ngược chiều kim đồng hồ để tăng điện áp đầu ra. Lưu ý: Lần đầu sử dụng có thể cần xoay nhiều vòng (10-20 vòng) mới thấy điện áp thay đổi.
- Bước 4: Kiểm tra tải - Sau khi chỉnh xong áp mong muốn, mới tiến hành kết nối thiết bị vào đầu ra.
